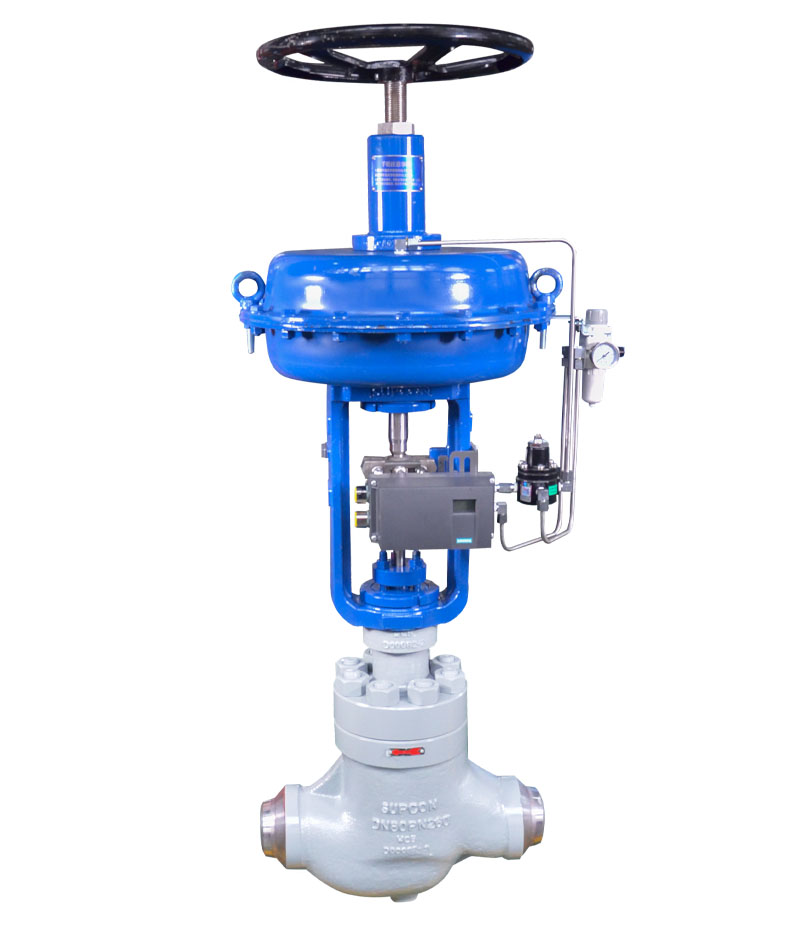

LM8580 碟片式套筒導向高壓控制閥（平衡環密封）是一種套筒導向，壓力平衡式高壓單座 控制閥。采用新型迷宮碟片式套筒結構，高性能平衡密封環密封。多級降壓、降噪，允許壓差大、 抗氣蝕、降噪能力強等特點。適宜壓差大、噪音強、氣蝕嚴重等惡劣工況下的流體控制。
描述
LM8580 碟片式套筒導向高壓控制閥（平衡環密封）是一種套筒導向，壓力平衡式高壓單座控制閥。采用新型迷宮碟片式套筒結構，高性能平衡密封環密封。多級降壓、降噪，允許壓差大、 抗氣蝕、降噪能力強等特點。適宜壓差大、噪音強、氣蝕嚴重等惡劣工況下的流體控制。
產品性能：
-基本誤差：±1%（帶定位器） ±5%（不帶定位器）
-回差：1%（帶定位器） 3%（不帶定位器）
-死區：0.4%（帶定位器） 3%（不帶定位器）
-始終點偏差： ±2%（帶定位器） ±4%（不帶定位器）
-額定行程偏差： +2%（帶定位器） +4%（不帶定位器）
-允許泄漏量：符合GB/T 17213.4 / IEC 60534-4 Ⅳ級
-故障時閥位：開（氣關式）、關（氣開式）、原位（配保位閥）
技術參數
| 公稱通徑 | DN50 ~ DN200 |
| 公稱壓力 | PN160/250;CL900、CL1500、CL2500 |
| 操作溫度 | -17℃~ 260℃ |
| 流量特性 | 等線性 |
| 可調比 | 50:1 |
| 泄漏等級 | 符合GB/T 17213.4 / IEC 60534-4 Ⅳ級 V級 |
| 閥體材質 | WCB、WC6、WC9、CF8、CF8M等 |
| 閥內件材質 | 416/440B/316+SF等 |
| 密封材質 | PTFE+石墨V形填料、柔性石墨環形填料、石墨+PTFE編織填料等 |
