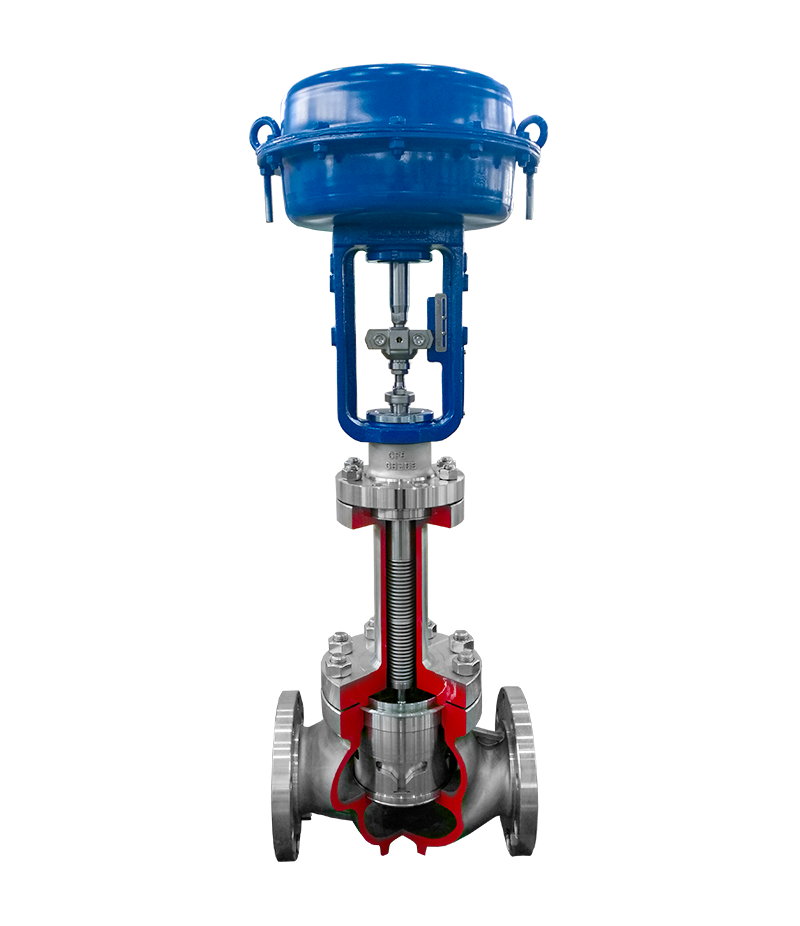

LN83W/85W/87W系列波紋管單座控制閥，基于LN83/85/87系列控制閥單座壓力平衡結構基礎上增加波紋管密封結構，耐壓的彈性不銹鋼波紋管置于支座部件內與閥桿連接在一起，與填料組成雙重密封，消除介質外漏隱患。適用于壓差不大的劇毒、易燃、易爆、易揮發和稀有貴金屬介質的調節。
描述
LN83W/85W/87W系列波紋管單座控制閥，基于LN83/85/87系列控制閥單座壓力平衡結構基礎上增加波紋管密封結構，耐壓的彈性不銹鋼波紋管置于支座部件內與閥桿連接在一起，與填料組成雙重密封，消除介質外漏隱患。適用于壓差不大的劇毒、易燃、易爆、易揮發和稀有貴金屬介質的調節。
技術參數
| 公稱通徑 | DN40 ~ DN400 |
| 公稱壓力 | PN16/25/40/63/100;CL150(PN20)/300(PN50)/600(PN110) |
| 操作溫度 | -17℃~ 260℃ |
| 流量特性 | 等百分比，線性，快開 |
| 可調比 | 50:1 |
| 泄漏等級 | ANSI B16.104: IV、V、VI |
| 閥體材質 | WCB/WCC/LCB/LCC;WC6/WC9;CF8/CF8M;4A/5A等 |
| 閥內件材質 | 630/316/316+ST/316滲氮/316+Ni60/316+WC等 |
| 填料材質 | PTFE+石墨V形填料、柔性石墨環形填料、石墨+PTFE編織填料等 |
