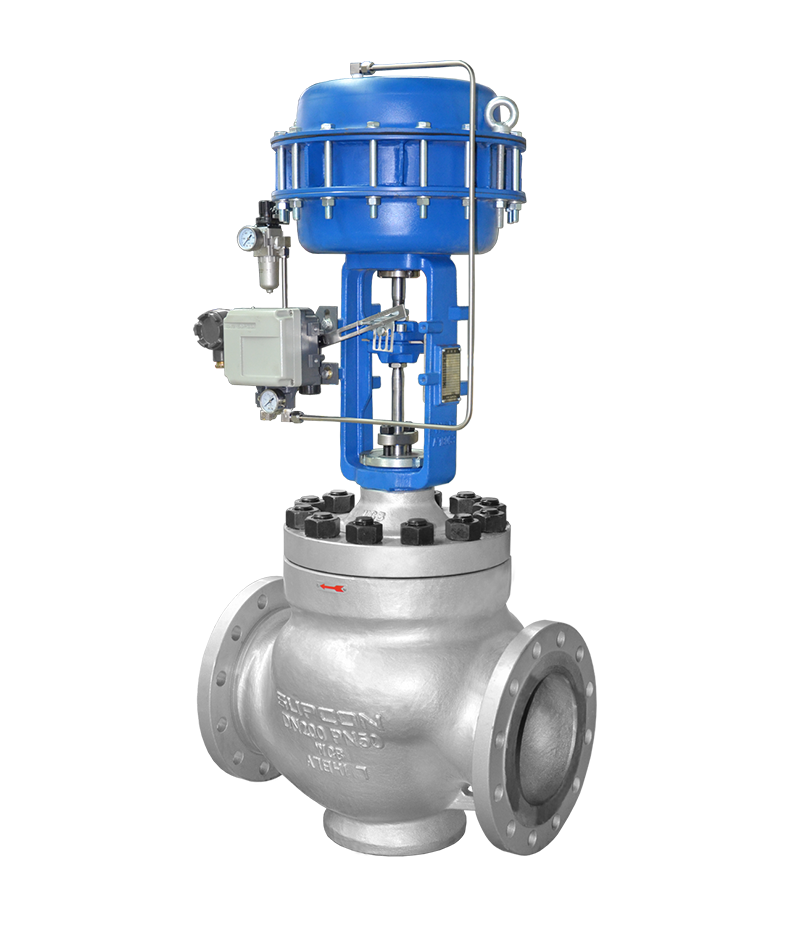

LN8500是LN8系列壓力平衡單座控制閥三大基型產品之一。采用分離式套筒、大面積導向結構，采用模壓成型的彈簧蓄能壓力平衡密封圈。具有動態穩定性好，控制精度高，允許壓差大，操作力小，流通能力大等特點。適宜溫度范圍較廣的工況，大壓差，交變應力作用下的流體控制。
描述
LN8系列控制閥是一種套筒導向，壓力平衡式單座控制閥。于2019年獲得TüV ISO15848 認證。采用分離式套筒結構，高性能平衡密封環密封。適宜常溫和初加溫工況下的流體控制。可采用波紋管密封型。已在精細化工、石化、醫藥等行業有數千次應用業績。
產品性能：
-采用模塊化設計理念，將美日流派高精度控制和德國流派模塊化理念相結合；
-閥體內腔呈S型分布，光滑無死角；閥體內部有導流翼，能減少閥體內部介質的互相作用力，減少氣蝕的發生；
-采用套筒導向，導向直徑大，導向平穩，具有動態穩定性好；
-閥座采用浮動式設計，同時采用密封面采用錐面形式，保證密封副良好的對中性；
-套筒窗口控制流量特性，流量特性控制準確；
-內件結構采用平衡式，允許壓差大，操作力小，流通能力大；
-有等百分比、線性和快開流量特性可選；
--80～593℃溫度范圍內良好使用；
-泄漏等級滿足符合GB/T 17213.4-2005 / IEC 60534-4：1999 Ⅳ級；
-和管道連接有RF、RJ、FM等法蘭型式和SW、BW焊接式。
-法蘭距符合GB/T 17213.3-2005 / IEC 60534-3-1:2000；或
-ISA S75.03-1992標準。
技術參數
| 公稱通徑 | DN40 ~ DN600 |
| 公稱壓力 | PN16/25/40/63/100;CL150(PN20)/300(PN50)/600(PN110) |
| 操作溫度 | -80℃~ 260℃ |
| 流量特性 | 等百分比，線性，快開 |
| 可調比 | 50:1 |
| 泄漏等級 | ANSI B16.104: IV、V、VI |
| 閥體材質 | WCB/WCC/LCB/LCC;WC6/WC9;CF8/CF8M;4A/5A等 |
| 閥內件材質 | 630/316/316+ST/316nitriding/316+Ni60/316+WC等 |
| 填料材質 | PTFE+石墨V形填料、柔性石墨環形填料、石墨+PTFE編織填料等 |
