LN82系列是LN8系列壓力不平衡結構兩大基型產品之一。襯套及閥座雙導向,流通能力大、動態穩定性優良。多孔圓筒閥芯設計實現節流與密封面合理分離,密封面不受高速流體的直接沖蝕,密封性能好且可靠。使其能達到防閃蒸、抗空化、降噪音的目的。適用于對流速較快的潔凈介質，尤其是對較高壓差的氣體的控制。
描述

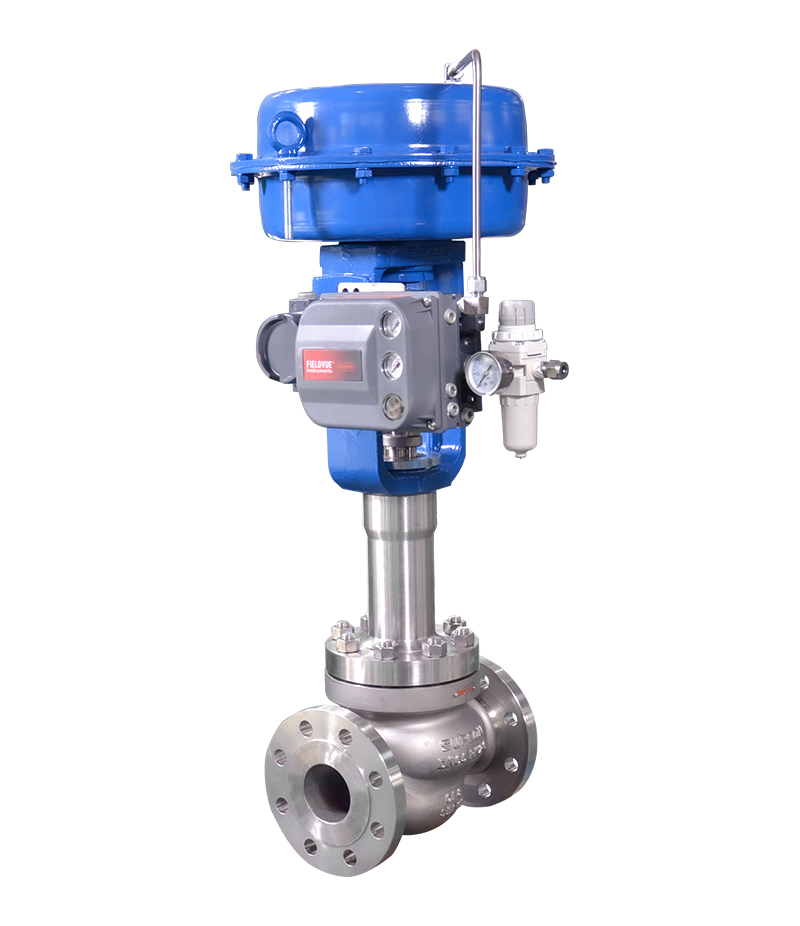

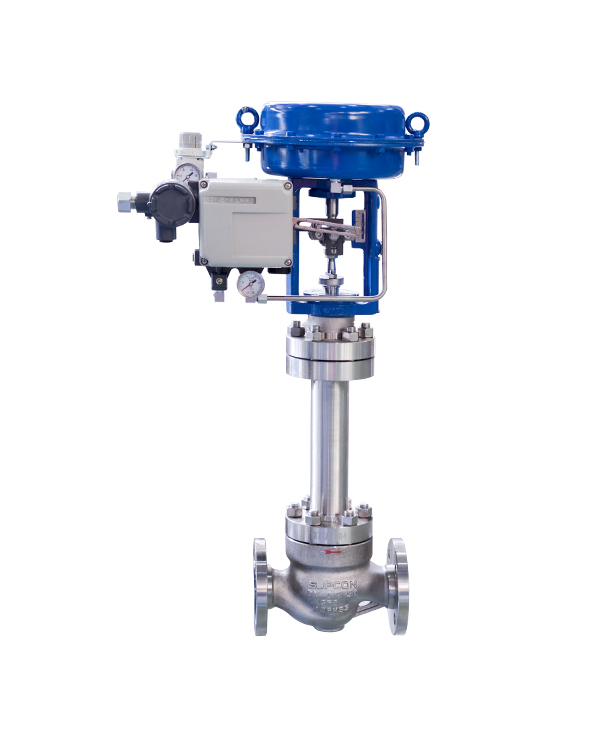

LN8系列頂導向單座控制閥是一種頂部導向、柱塞型單座控制閥。于2019年獲得TüV ISO15848 認證。具有控制精度高，密封性能好，結構簡單，通用性強等特點。適宜于要求控制精度較高的工況流體控制?？刹捎貌y管密封型。已在精細化工、石化、醫藥等行業有數千次應用業績。
產品性能：
-采用模塊化設計理念，將美日流派高精度控制和德國流派模塊化理念相結合；
-閥體內腔呈S型分布，光滑無死角；閥體內部有導流翼，能減少閥體內部介質的互相作用力，減少氣蝕的發生；
-結構簡單，內件死角較少，減少了介質的結晶和堵塞的可能性；
-閥芯采用上導向，導向平穩；
-閥座采用浮動式設計，同時采用密封面采用錐面形式，保證密封副良好的對中性；
-閥芯型面控制流量特性，流量特性控制準確；
-有等百分比、線性和快開流量特性可選；
-溫度適用范圍跨度大，-196～593℃都有合適結構可選；
-泄漏等級滿足符合GB/T 17213.4-2005 / IEC 60534-4：1999 ，硬密封達到Ⅳ、Ⅴ級，快開式和軟密封達到Ⅵ級；
-和管道連接有RF、RJ、FM等法蘭型式和SW、BW焊接式。
-法蘭距符合GB/T 17213.3-2005 / IEC 60534-3-1:2000；或
-ISA S75.03-1992標準。
技術參數
| 公稱通徑 | DN15 ~ DN400 |
| 公稱壓力 | PN16/25/40/63/100;CL150(PN20)/300(PN50)/600(PN110) |
| 操作溫度 | -196℃~ 593℃ |
| 流量特性 | 等百分比，線性 |
| 可調比 | 50:1 |
| 泄漏等級 | ANSI B16.104: IV、V、VI |
| 閥體材質 | WCB/WCC/LCB/LCC;WC6/WC9;CF8/CF8M;4A/5A等 |
| 閥內件材質 | 630/316/316+ST/316滲氮/316+Ni60/316+WC等 |
| 填料材質 | PTFE+石墨V形填料、柔性石墨環形填料、石墨+PTFE編織填料等 |
