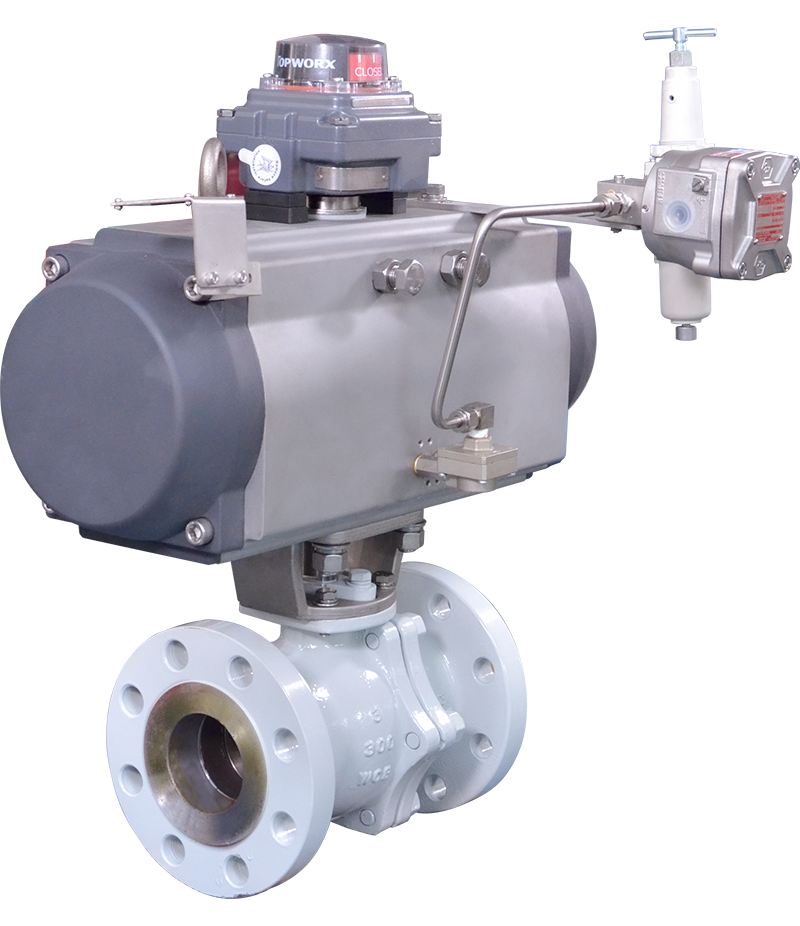

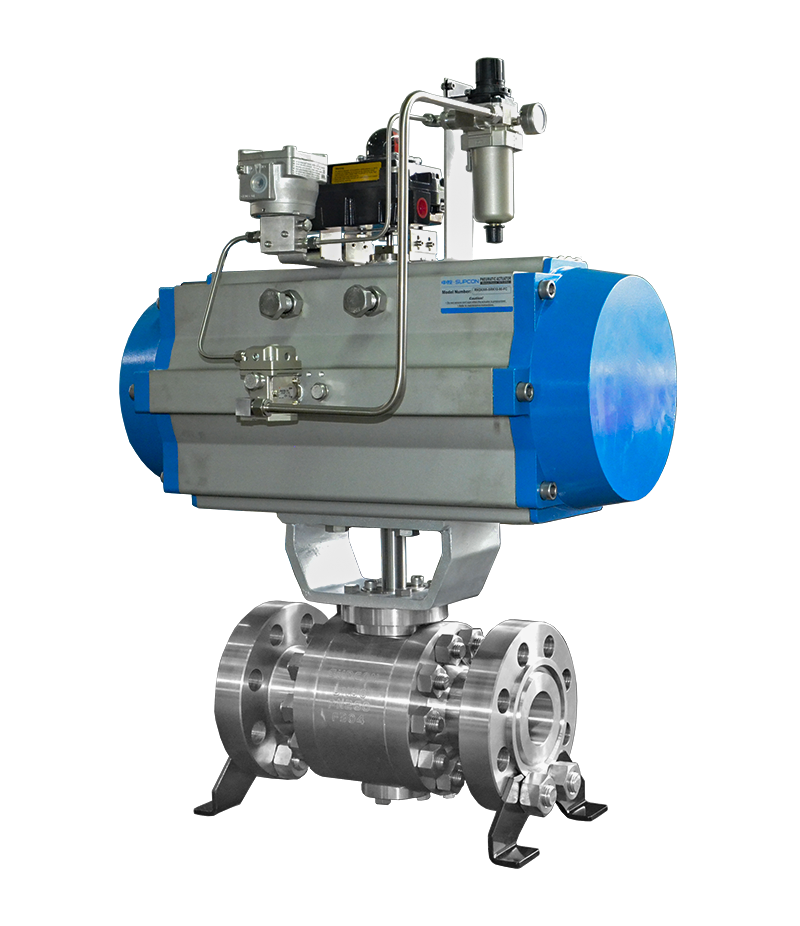

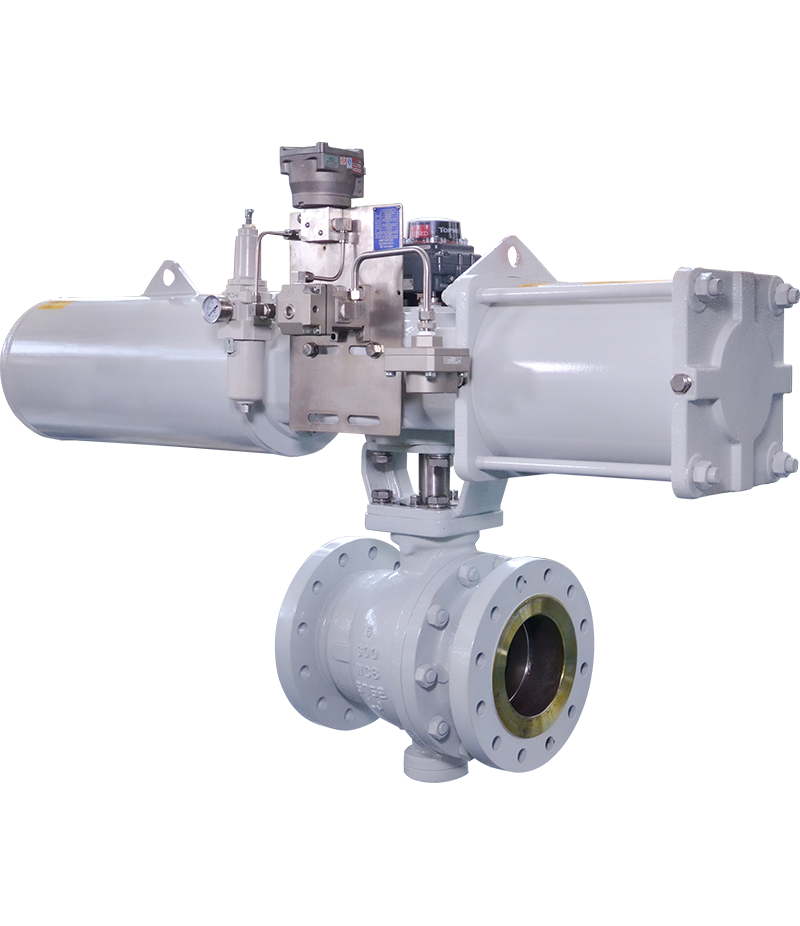

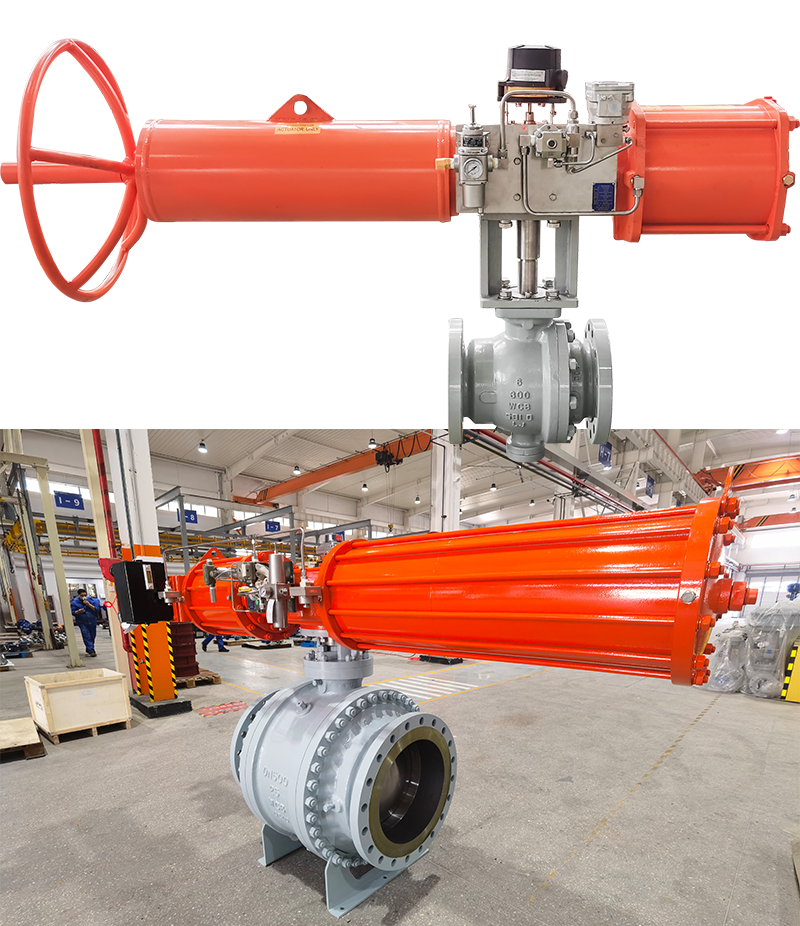

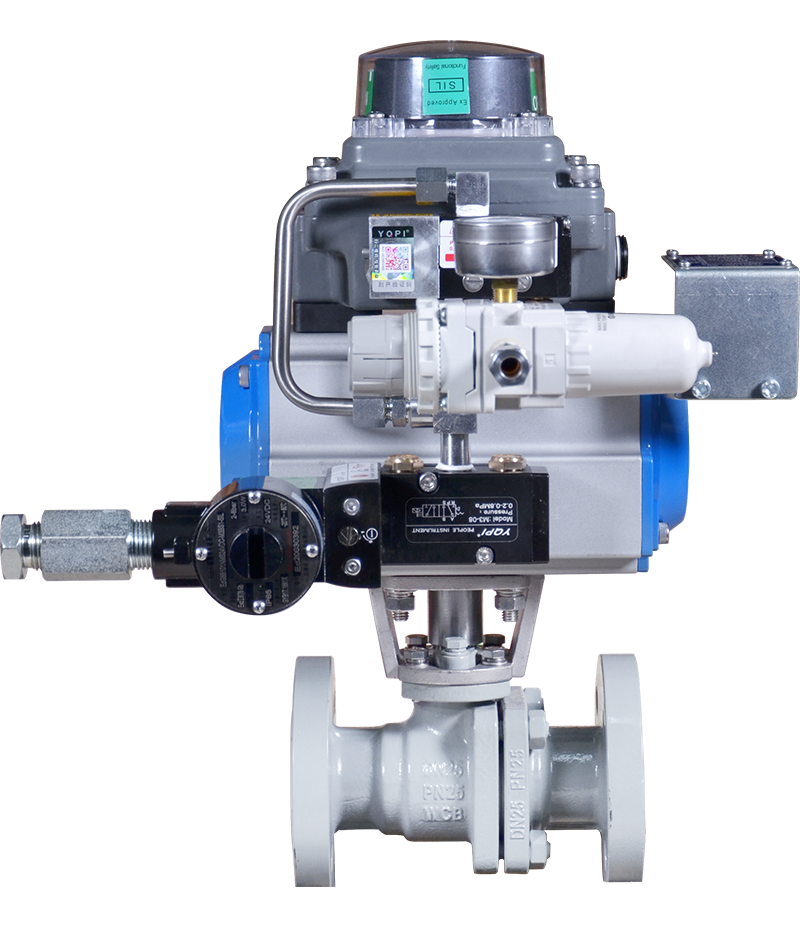

SN53/54系列硬密封O型球閥是一種全通徑閥門，具有密封性能優異、動作靈敏無卡澀、本質防火及中腔安全泄壓的特點。適用于不同溫度及壓力下含有固定顆粒流體及漿料類流體。
描述
SN5系列硬密封球閥是一種全通徑金屬密封球閥，于2017年獲得API6D認證，2019年獲得TüV ISO15848、BV SIL3認證。該類球閥分浮動式和固定式兩種，采用特殊材質的金屬密封副結構，切斷及密封性能優異，驅動扭矩小，運行平穩可靠，可廣泛適用于各流程工業、自動化控制領域中不同溫度及壓力下含有固體顆粒及料漿類流體的嚴密切斷控制。
性能特點：
-采用脫蠟精密鑄造工藝；
-球體和閥座均硬化處理：采用先進的超音速?lài)娡炕驘釃姾讣夹g(shù)，針對用戶不同使用工況要求，在球體和閥座表面噴焊鈷基合金、鎳基合金或噴涂碳化鎢、碳化鉻等，對其進行特殊硬化處理，耐磨性極高，能夠適用于絕大多數的苛刻工況條件
-高溫防脹死：高溫工況下由于熱膨脹而容易引起球體與閥座的脹死，從而導致閥門無法開啟。該球閥采用了彈簧加載的專用密封結構，在高溫下零部件的熱膨脹可以被彈簧所吸收，故能保證球閥在高溫狀態下繼續靈活啟用；
-優異的密封性能：采用獨特的球體研磨工藝，通過球體與研磨器具在空間不同方位的旋轉，使球體表面達到極高的圓度和光潔度，閥門的密封性能完全達到或超過標準要求；
-本質防火結構、自然防靜電結構；
-閥桿防吹出設計；
-允許泄漏量：符合API598的要求，氣泡級泄漏；
-和管道連接有RF、RJ、FM等法蘭型式和SW、BW焊接式；
-法蘭距符合GB/T12221/ASME B16.10；法蘭標準符合HG/T20592或
-ASME B16.5。
技術參數
| 公稱通徑 | DN15~DN800 |
| 公稱壓力 | PN16/PN25/PN40/PN63/PN100;CL150/CL300/CL600 |
| 操作溫度 | -29℃~425℃ (或按客戶要求） |
| 流量特性 | 快開 |
| 可調比 | / |
| 泄漏等級 | 符合API6D、API598的要求 零泄漏 |
| 閥體材質 | WCB、CF8、CF8M等 |
| 閥內件材質 | 304+Ni60/304+WC/316+Ni60/316+WC等 |
| 填料材質 | PTFE, 柔性石墨 |
