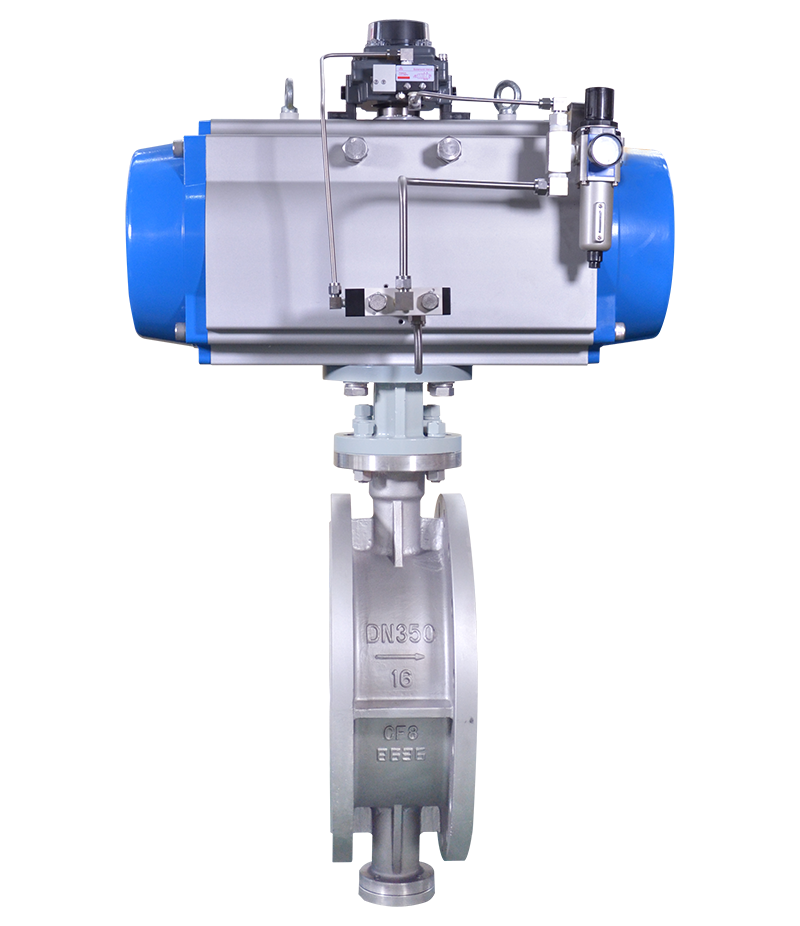

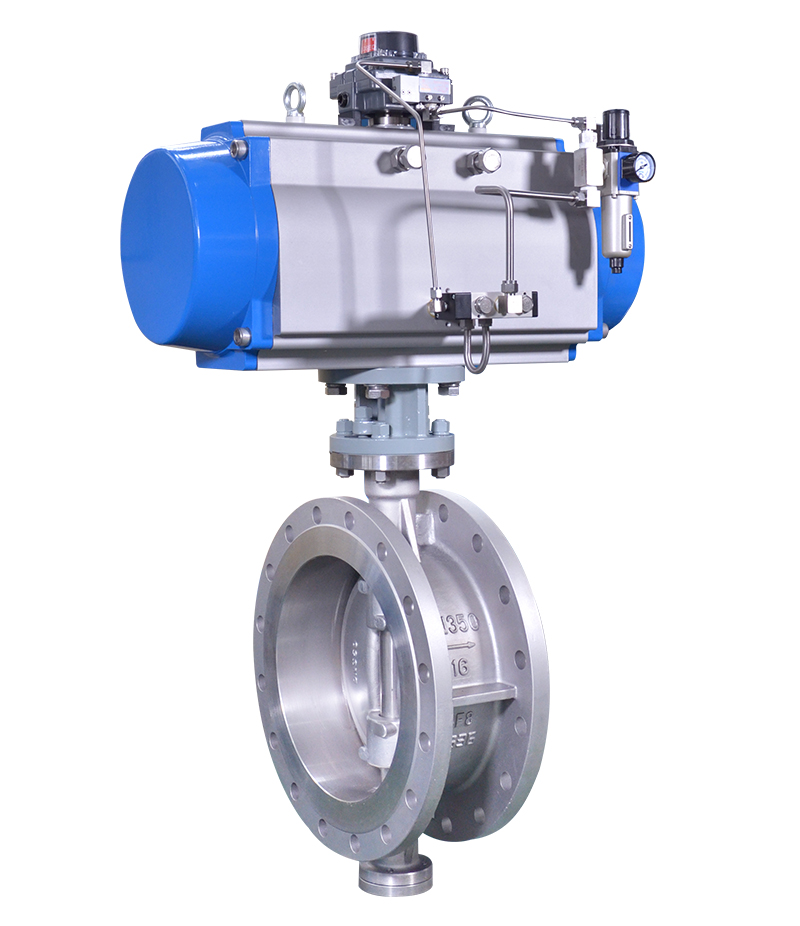

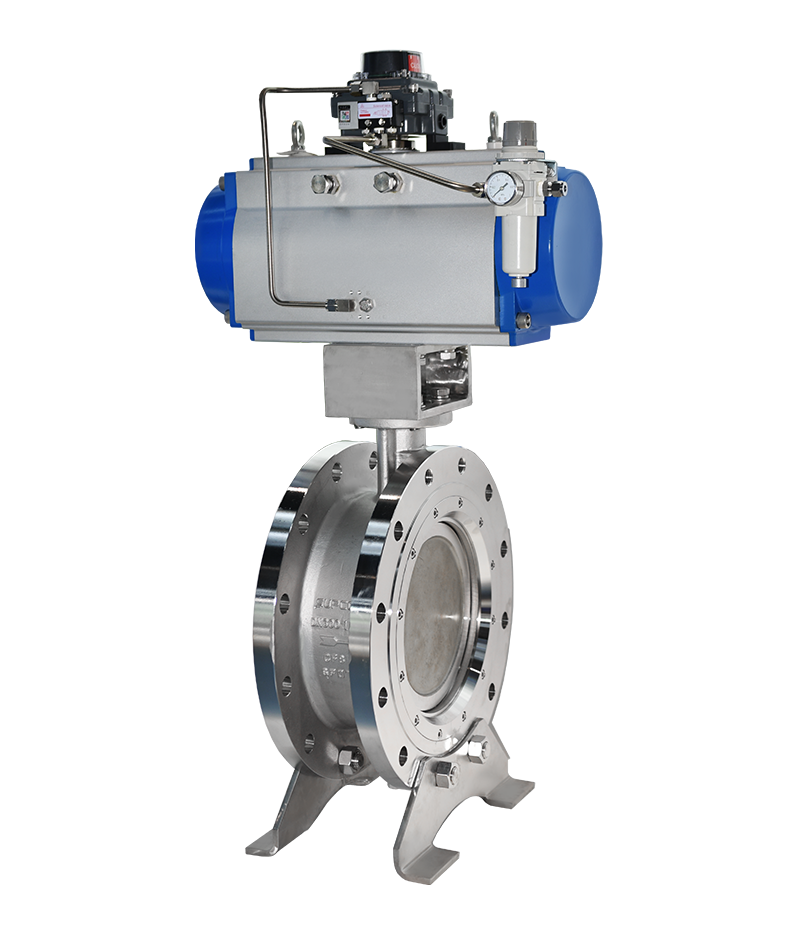

三偏心全金屬密封蝶閥 BN7301( 法蘭式 )
三偏心多層次密封蝶閥 BN7302( 法蘭式 )
度高，密封性好，適用于食品、冶金、醫藥、石油化工、
電力、城市供熱、供水、工業環保水處理、 船舶等行業。
描述

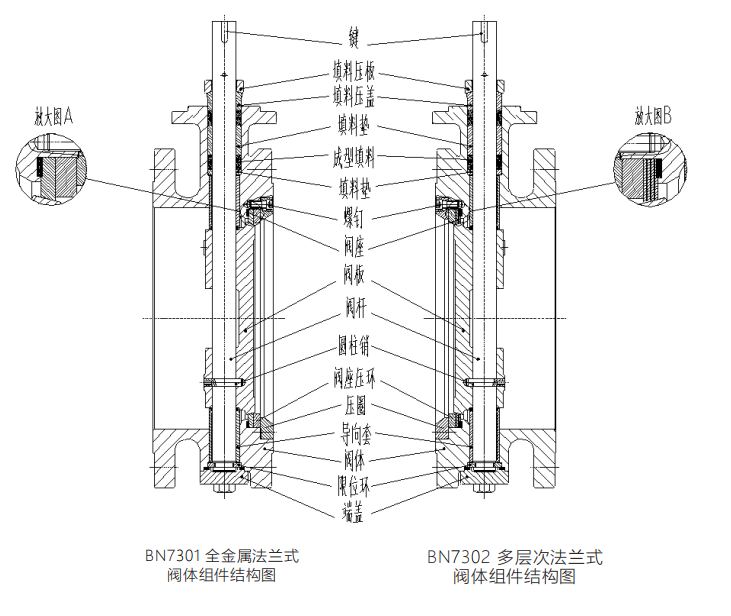

BN7301/7302 系列三偏心蝶閥 ( 包含全金屬閥座密封和多層次閥座密封 ) 由閥體、閥板、閥座和 閥座壓環、執行機構等主要部件組成。
閥門密封組件為分體式，由閥板，閥座，閥座壓環和壓圈組成， 閥座和閥座壓環為可拆卸結構形式，在現場維修可直接拆卸更換新閥座即可，
不用像整體式閥座的三 偏心蝶閥那樣整臺閥門拆卸維修成本高昂，同時密封面處增加了研磨工藝，大大降低表面粗糙度，
精 度高，密封性好，適用于食品、冶金、醫藥、石油化工、電力、城市供熱、供水、工業環保水處理、 船舶等行業。
? 基本誤差：≤±2%（帶定位器）
? 回差：≤2%（帶定位器）
? 死區：≤1%（帶定位器）
? 始終點偏差： ±2%（帶定位器）
? 額定行程偏差： +2%（帶定位器）
? 閥座泄漏量：符合標準API598,ANSI FCI 70-2-V/Ⅵ，IEC60534-4
? 故障時閥位：開（氣關式）、關（氣開式）、原位（配保位閥）
技術參數
| 公稱通徑 | DN50~DN1200 |
| 公稱壓力 | PN10/PN16/PN25/PN40; CL150/CL300/CL600 |
| 使用溫度 | -45℃～+425℃ |
| 流量特性 | 近似等百分比 |
| 可調比 | / |
| 泄漏量 | 符合標準GB/T13927中的AA級 IPA598、ANSI FCI 70-2-Ⅴ級或Ⅵ級 |
| 閥體材質 | WCB、CF8、CF8M、WC6、WC9 |
| 閥內件材質 | CF8+ST CF8+Ni60 CF8 CF8+ST |
| 密封材料 | PTFE, 柔性石墨 |
